Isolamento Térmico Removível – Substituição de jaqueta térmica em turbina a gás de usina termelétrica

Jan | 2018

96 kg/m³de manta fibra cerâmica e tecido de fibra de vidro

Service

Situação
Em uma usina termelétrica, a turbina a gás é responsável pela geração de potência mecânica, obtida através da queima do combustível misturada com ar no combustor da turbina. O gás gerado gira as pás da turbina. Este movimento é transmitido ao gerador acoplado a ela, transformando a potência mecânica em potência elétrica.
Se o isolamento térmico da turbina não estiver funcionando de maneira eficiente, haverá perda de energia e menor geração elétrica.

Solution

Após análise da situação, o setor de engenharia da Priner propôs a utilização de isolante de manta fibra cerâmica 96 kg/m³ e tecido de fibra de vidro, materiais com alta resistência à temperatura e ao fogo, à tração e corrosão, e de baixa condutividade térmica.

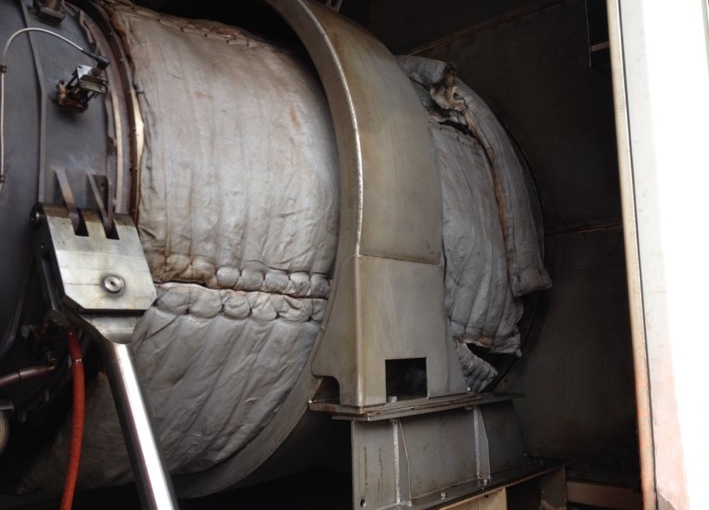

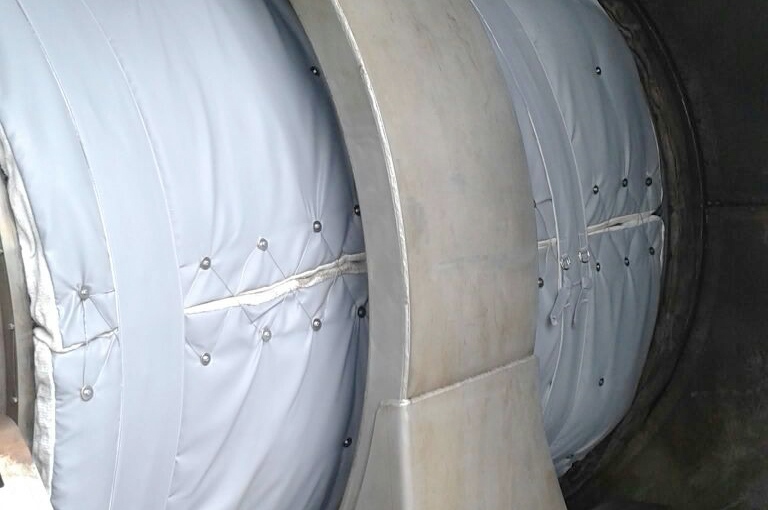

Na sequência de fotos, antes e depois da execução do serviço, nota-se a qualidade da amarração realizada no isolamento removível.

Melhorias Implementadas
Utilização de fibra cerâmica ao invés de fibra de vidro
As propriedades da fibra de vidro eram inadequadas para a temperatura de operação do equipamento, sendo substituída por um tecido composto de fibras cerâmicas.

Inserção de malha de inox na face interna da jaqueta térmica
Reduziu-se o contato direto do material com a superfície da turbina aumentando a vida útil do isolamento térmico removível.

Alteração na concepção da peça
Confecção de oito partes, ao invés de quatro, evitando as deformações (“barriga”) causadas pelo peso de cada parte da peça e perda de eficiência.

Inclusão de cinta de ajuste
Desenvolvimento de cinta para ajustar a peça principal onde ocorre a redução do perímetro do equipamento.
